技术领域：

本实用新型是涉及装置中热交换介质不直接接触的一种双壁板式热交换装置。

在需绝对防止两种介质混合的热交换场合，多采用双壁板换热器。它主要由双壁板换热板、板间的密封垫和框架几大部分组装构成。目前双壁板换热器中双壁板换热板的两个板片角孔的孔径大小一致，为了防止流体从双壁板流道的板片孔口间漏出，需将两板片的孔口焊接在一起、形成密封圈，即以焊接实现板片孔口间的密封，角孔处的密封垫圈只用于换热板之间的密封。双壁板式换热器适用于卫生要求较高或工业生产安全可靠性高的应用场合。由于两张板片焊接形成一张板片，势必降低了板片的传热系数，但在隔绝物料混合上具有更高的安全性。

为了满足不同客户不同工况的要求，青岛瑞普特经过长期调研与开发，目前可提供多种板型的双壁板式换热器，在满足客户不同需求的同时，做到了产品质量稳定，性能突出，使用寿命长。

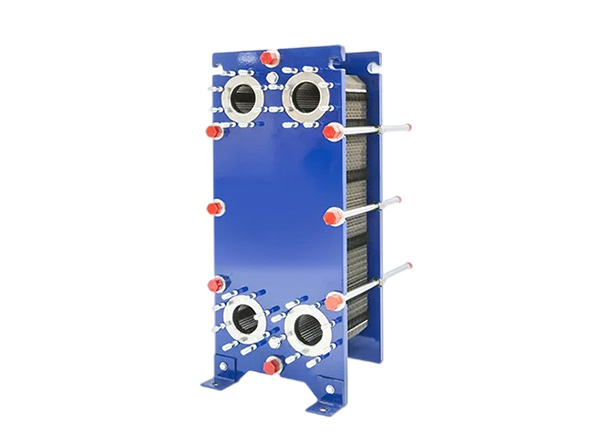

青岛瑞普特双壁板式换热器，避免了两种物料在使用过程中的混合，介质泄露时能够直观监测到，设备运行无需压力调节。板片可采用304、316L、Ti、Ni、C276等，满足不同介质不同工况。青岛瑞普特双壁板式换热器目前已经能够量产，产品质量可靠稳定，尤其是安全系数高，在卫生级用水、净化水和注射药剂用水等安全要求苛刻的地方，有着广泛的应用。

结构与原理

1、采用两块单板一次冲压成型的双板来取代单片板片。

2、两板间的密封通过板片四孔部分的激光焊或平垫圈来实现。

3、以双层板片代替单层板片，两组双层板片间用常规的垫片密封， 一旦出现泄漏，也能提供双倍安全保护，流体将由两板片间的流道流出到外部，很容易被发现并采取措施，从而避免热交换过程中流体相互混合，导致污染或产生有害反应的情况发生。

4、瑞普特双壁板式换热器可以像普通的单板换热器一样被拆开，对其进行检验，清洗或维修。对于使用平垫片的双壁板而言，板间的流道也可不断被改进。

应用

 化工行业（二次侧循环，安全系统，反应釜冷却系统）

 医药行业（缓冲液槽，输液或注射液等应用）

 油冷却（压缩机，液压油，轮机冷却等）

 超纯水应用（如半导体行业）

 食品饮料行业（食用油，矿泉水，奶制品等）
