关于板式换热器板片配置的单工艺和多工艺
发布时间:2022-03-30浏览次数:84

板式热交换器的应用范围很广,具体工况决定了其工艺板式热交换器的配置,主要包括单工艺和多工艺配置。具体使用的配置应根据实际工况确定。单工艺和多工艺设计中的青岛板式换热器板片配置应注意什么?

板式换热器的应用范围可分为暖通空调制冷行业、石化天然气行业、啤酒饮料行业、造纸行业、制药行业、发电行业等几类。每个行业对板式换热器的使用都不同,即单流程和多流程。

板式热交换器由一组波纹金属板组成,均配有接口孔,供两侧不同温度的流体流入和流出。热传递通过热交换板发生在两种介质之间。热交换板组装在固定夹板和活动夹板之间,并通过紧固螺栓上附有密封条,密封条密封板间通道,使液体流入相邻通道。板波纹引起介质紊流,支撑板承受差压。

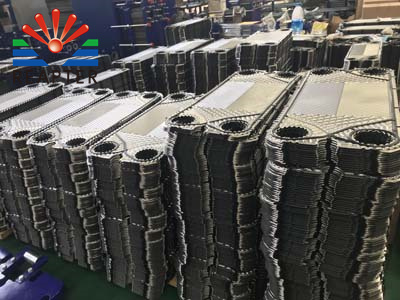

青岛板式换热器板片

在单个过程配置中,只有两块板没有传热,即头板和尾板。在单个过程的Z后一侧附加一个盲板,即四个角密封的板,以防止介质与夹板接触

通过使用不穿孔端口的转向板,可以创建多流程配置。这主要是为了改变一个或两个流体的流动方向。多工艺可用于由于介质要求加热缓慢而导致加热时间长的工艺。两侧都配备了四个端口。例如,在双工艺板的热交换器配置中,有三个板没有传热。

板式热交换器的单流程和多流程配置是通过板式热交换器配置的组合来实现的。根据不同的工况设计和使用不同的工况,可以尽可能降低成本。

青岛瑞普特换热设备制造有限公司是一家专业从事G效节能换热器研发设计、生产制造、安装调试、技术服务的新型节能高新技术企业。如果您对板式换热器的配置有任何问题,请访问瑞普特。
